類型

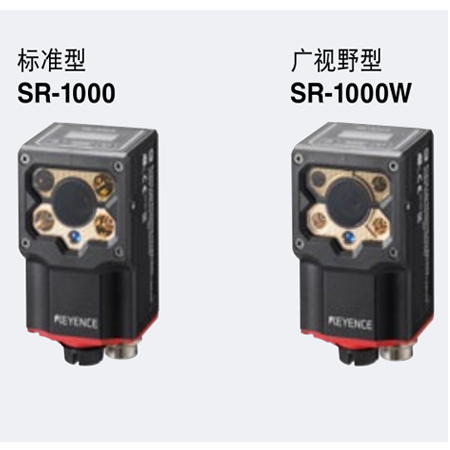

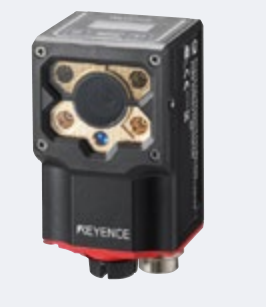

標準型

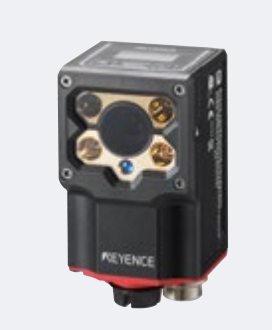

廣視野型

接收器

傳感器

CMOS 圖像傳感器

像素數

1280 x 1024 像素

對焦

自動^*1

發射器

光源

高亮度紅色 LED

指示器光源

高亮度綠色 LED

讀取規格

支持的符號

二維碼

QR、MicroQR、DataMatrix (ECC200)、GS1 DataMatrix、PDF417、Micro PDF417、 GS1 Composite (CC-A,CC-B,CC-C)

條形碼

CODE39、ITF、2of5 (Industrial 2of5)、COOP 2of5、NW-7 (Codabar)、CODE128、
GS1-128、GS1 DataBar、CODE93、JAN/EAN/UPC、
Trioptic CODE39、CODE39 Full ASCII、Pharmacode

最小分辨率

二維碼

0.063 mm

0.082 mm

條形碼

0.082 mm

讀取距離

110 至 1000 mm

50 至 600 mm

讀取查看范圍

122 x 97 mm
（400 mm 時的典型示例）

257 x 206 mm
（400 mm 時的典型示例）

輸入/輸出規格

控制輸入

點數

2 點

輸入格式

雙向電壓輸入

最大額定值

26.4 VDC

最小ON電壓

15 VDC

最大OFF電流

0.2 mA 或更低

控制輸出

點數

3 點

輸入格式

光 MOS 繼電器輸出

最大額定值

30 VDC

最大負載電流

1 個輸出 : 50 mA 或更低，共計 3 個輸出 : 100 mA 或更低

OFF時泄露電流

0.1 mA 或更低

ON時殘余電壓

1 V 或更低

Ethernet

通信規格

符合 IEEE 802.3 10BASE-T/100BASE-TX

支持的協議

TCP/IP、SNTP、FTP、BOOTP、MC 協議、歐姆龍 PLC 鏈接、KV STUDIO、EtherNet/IP?、PROFINET

串行通信

通信規格

符合 RS-232C

通信速度

9600、19200、38400、57600、115200 bps

支持的協議

No-protocol、MC 協議、SYSWAY、KV STUDIO

USB

通信規格

符合 USB 2.0 Full Speed

額定

電源電壓

24 VDC ±10 %

消耗電流

約 700 mA

環境抗耐性

外殼防護級

IP65

環境光照

日光：10,000 lux、白熾燈：6,000 lux、熒光燈：2,000 lux

環境溫度

0 至 +45 °C

存放環境溫度

-10 至 +50 °C

相對濕度

35 至 85 % RH (無凝結)

存放環境濕度

使用環境

無塵或無腐蝕性氣體

抗震性

10 至 55 Hz、雙振幅 0.75 mm、X,Y,Z 方向各 3 個小時

重量

約 200 g
