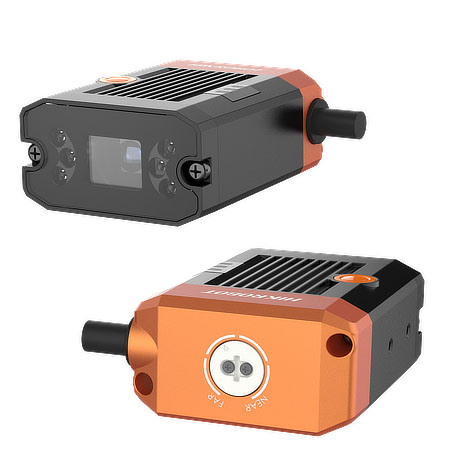

160 萬像素 1/2.9" 視覺傳感器

工具

視覺工具

計數：斑點計數、邊緣計數、圖案計數

有無：圓有無、直線有無、斑點有無、邊緣有無、圖案有無定位：位置修正

邏輯：條件判斷、邏輯判斷、字符比較、變量計算

測量：線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測、顏色面積

識別：字符識別、顏色比較、注冊分類

方案能力

支持方案導入/導出，最多可存儲 8 個方案，40 個模塊

通訊協議

RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP

相機

傳感器類型

CMOS，全局快門

像元尺寸

3.45 μm × 3.45 μm

靶面尺寸

1/2.9"

分辨率

1408 × 1024

最大采集幀率

60 fps

動態范圍

71.4 dB

信噪比

41 dB

增益

0 ~ 15 dB

曝光時間

16 μs ~ 1 sec

像素格式

Mono 8，RGB 8

黑白/彩色

彩色

電氣特性

數據接口

Fast Ethernet（100Mbit/s）

數字 I/O

17-pin M12 接口提供供電、以太網、數字 IO、串口功能：包含 1 路輸入（Line2），

2 路可配置 I/O（Line0/1），1 路輸出（Line3）；1 路 RS-232

支持通過側面按鈕觸發設備

供電

12 ~ 24 VDC

最大功耗

22 W@24 VDC

結構

鏡頭接口

M12-mount，手動調焦

焦距

8 mm

12.4 mm

14.8 mm

鏡頭罩

透明鏡頭罩

光源

白光

指示燈

電源指示燈PWR，網絡指示燈 LNK，狀態指示燈 STS

外形尺寸

46 mm × 57.6 mm × 25 mm

重量

約 220 g

IP 防護等級

IP65

溫度

工作溫度 0 ~ 50℃，儲藏溫度-30 ~ 70℃

濕度

20% ~ 95%RH 無冷凝

一般規范

軟件

SCMVS

認證

CE，F(xiàn)CC，KC
